鉄芯ロール端曲げタイプ(SRS-55Ⅱ)

SRS-55Ⅱ_02

  • SRS-55Ⅱ_02

人気機種、SRS-55に端曲げ機構を搭載したモデル。最大板厚 SS材6mmまで端曲げ対応可能。

≪特長≫

  • 3本駆動で材料のスリップを防止。
  • トップロール跳上げ機構付。
  • 正転・逆転はフットスイッチなので材料挿入、排出が容易。
  • 小型で堅牢、低振動を実現。
  • 3相200Vコンセントプラグ付だから即運転OK。
製品カタログダウンロード

鉄芯ロール端曲げタイプ

SRS-55Ⅱ
》 おもて(PDF/1.08MB)

フロントロール&バックロール 軸間個別開閉機構により端曲げを実現!

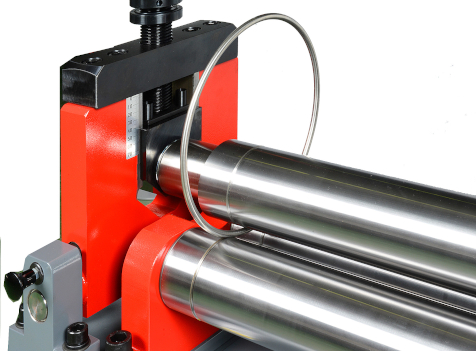

溝加工(オプション)により、丸棒の加工も出来ます。鉄芯ロールを焼入れ研磨(オプション)する事により、材料にキズが付きにくく、また鉄芯ロールの耐久性も良くなります。

機械仕様/機種SRS-55Ⅱ
機械寸法(mm)W1650
機械寸法(mm)D750
機械寸法(mm)H750
標準トップロール径(mm)98
ロール有効幅(mm)550
送り速度(mm/min)
(60Hz)
約3700
駆動モーター(kw)ブレーキ付き1.5
電源容量(KVA)1.8
一次電源三相、AC200V(50/60Hz) ※1
機械重量(kg)740

※1 電源容量4KVA未満の場合は接地3P20Aゴムプラグ付、その他はブレーカー渡し
