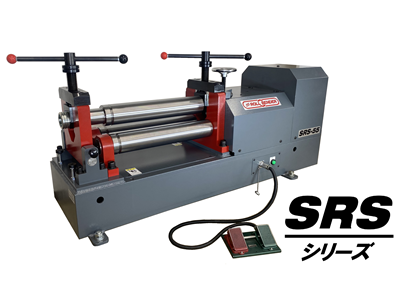

鉄芯ロールタイプ(SRSシリーズ)

弊社ロールベンダーシリーズの中で唯一ウレタンをライニングしていない機種です。

【特長】

  • 3本駆動で材料のスリップを防止。
  • トップロール跳上げ機能付。
  • スタンド反転開放型なので大径製品排出が容易。
  • 正転・逆転はフットスイッチなので材料挿入、排出が容易。
  • 小型で堅牢、低振動を実現。
  • 3相200Vコンセントプラグ付だから即運転OK。
製品カタログダウンロード
SRS-55(単カタログ-jpg)

鉄芯3本駆動

SRSシリーズ

》 おもて(PDF/2.40MB)

SRSシリーズの有効幅550mmタイプは、シリーズ中でも特に厚板向けに設計されたハイパワーモデルです。

溝加工(オプション)により、丸棒の加工も出来ます。鉄芯ロールを焼入れ研磨(オプション)する事により、材料にキズが付きにくく、また鉄芯ロールの耐久性も良くなります。

機械仕様SRS-55SRS-80SRS-105SRS-125SRS-155SRS-185SRS-210
機械寸法(mm)W1800205022902560320035003750
機械寸法(mm)D450450450450500500500
機械寸法(mm)H730730730730830830830
標準トップロール径(mm)98989898150150150
ロール有効幅(mm)55080010501250155018502100
送り速度(mm/min)
(60Hz)
約3700約3700約3700約3700約4200約4200約4200
駆動モーター(kw)1.51.51.51.52.22.22.2
電源容量(KVA)1.81.81.81.8222
一次電源三相,AC200V(50/60Hz) ※1
機械重量(kg)45055063083095017001900

機械仕様 SRS-55
機械寸法(mm) W 1800
機械寸法(mm) D 450
機械寸法(mm) H 730
標準トップロール径(mm) 98
ロール有効幅(mm) 550
送り速度(mm/min)
(60Hz)
約3700
駆動モーター(kw) 1.5
電源容量(KVA) 1.8
一次電源 三相,AC200V(50/60Hz) ※1
機械重量(kg) 450

※1 電源容量4KVA未満の場合は接地3P20Aゴムプラグ付、その他はブレーカー渡し
